Descripción
Características y Beneficios
- La armadura de cinta de acero corrugado es fuerte pero flexible y brinda protección adicional contra roedores y aplastamiento.
Especificaciones
Clasificación del producto
| Disponibilidad regional | Asia | Australia / Nueva Zelanda | EMEA | América Latina | Norteamérica |
| portafolio | CommScope® |
| tipo de producto | Cable de fibra OSP |
Especificaciones generales
| Tipo de armadura | Acero corrugado |
| Tipo de cable | Tubo suelto trenzado |
| Tipo de construcción | Blindado |
| Tipo de fibra, cantidad | 6 |
| Fibras por subunidad, cantidad | 6 |
| Relleno, cantidad | 4 |
| Color de la chaqueta | Negro |
| Tipo de subunidad | Sin gel |
| Subunidad, cantidad | 1 |
| Recuento total de fibra | 6 |
Dimensiones
| Diámetro del tubo amortiguador / subunidad | 2,5 mm | 0.098 pulg |
| Diámetro sobre chaqueta | 11,5 mm | 0.453 pulg |

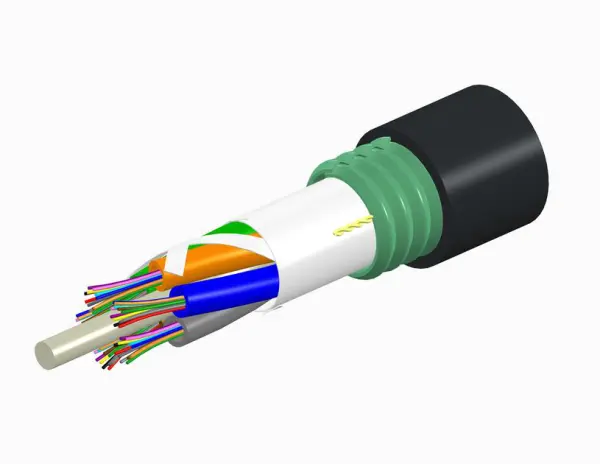

Imagen representativa
| Haga clic en la imagen para ampliar. |
Especificaciones de material
| Material de la chaqueta | EDUCACIÓN FÍSICA |
Especificaciones mecánicas
| Radio mínimo de curvatura, cargado | 173 mm | 6.811 pulg |
| Radio mínimo de curvatura, descargado | 115 mm | 4.528 pulg |
| Carga de tracción, a largo plazo, máxima | 800 N | 179.847 libras · pie |
| Carga de tracción, corta duración, máxima | 2700 N | 606,984 libras · pie |
| Compresión | 44 N / mm | 251.246 lb / pulg. |
| Método de prueba de compresión | FOTP-41 | IEC 60794-1 E3 |
| Flexionar | 35 ciclos |
| Método de prueba de flexión | FOTP-104 | IEC 60794-1 E6 |
| Impacto | 4,41 Nm | 39.032 en libras |
| Método de prueba de impacto | FOTP-25 | IEC 60794-1 E4 |
| Cepa | Ver cargas de tracción a largo y corto plazo |
| Método de prueba de deformación | FOTP-33 | IEC 60794-1 E1 |
| Giro | 10 ciclos |
| Método de prueba de torsión | FOTP-85 | IEC 60794-1 E7 |
| Elevación vertical, máxima | 740 m | 2427.822 pies |
Especificaciones ópticas
| Tipo de fibra | OM3, LazrSPEED® 300 | OM3, LazrSPEED® 300 |
Especificaciones ambientales
| Temperatura de instalación | -30 ° C a +70 ° C (-22 ° F a +158 ° F) |
| Temperatura de funcionamiento | -40 ° C a +70 ° C (-40 ° F a +158 ° F) |
| Temperatura de almacenamiento | -40 ° C a +75 ° C (-40 ° F a +167 ° F) |
| Estándares de calificación de cables | ANSI / ICEA S-87-640 | EN 187105 | Telcordia GR-20 |
| Espacio ambiental | Aéreo, amarrado | Enterrado |
| Chaqueta de resistencia a los rayos UV | Estabilizado a los rayos UV |
| Penetración de agua | 24 h |
| Método de prueba de penetración de agua | FOTP-82 | IEC 60794-1 F5 |
Especificaciones de prueba ambiental
| Congelación de cable | -2 ° C | 28,4 ° F |
| Método de prueba de congelación del cable | FOTP-98 | IEC 60794-1 F15 |
| Edad de Calor | -40 ° C a +85 ° C (-40 ° F a +185 ° F) |
| Método de prueba de la edad de calor | IEC 60794-1 F9 |
| Curva alta baja | -30 ° C a +60 ° C (-22 ° F a +140 ° F) |
| Método de prueba de baja curva alta | FOTP-37 | IEC 60794-1 E11 |
| Ciclo de temperatura | -40 ° C a +70 ° C (-40 ° F a +158 ° F) |
| Método de prueba de ciclo de temperatura | FOTP-3 | IEC 60794-1 F1 |
Embalaje y pesos
| Peso del cable | 110 kg / km | 73,917 libras / kft |
REF:760053611
