Descripción
Especificaciones
Clasificación del producto
| Disponibilidad regional | Asia | Australia / Nueva Zelanda | EMEA | América Latina | Norteamérica |
| portafolio | CommScope® |
| tipo de producto | Cable interior de fibra |
Especificaciones generales
| Tipo de cable | Distribución |
| Tipo de construcción | Sin blindaje |
| Tipo de fibra, cantidad | 6 |
| Color de la chaqueta | Agua |
| Tipo de subunidad | Sin gel |
| Recuento total de fibra | 6 |
Dimensiones
| Diámetro sobre chaqueta | 5,07 mm | 0,2 pulg |

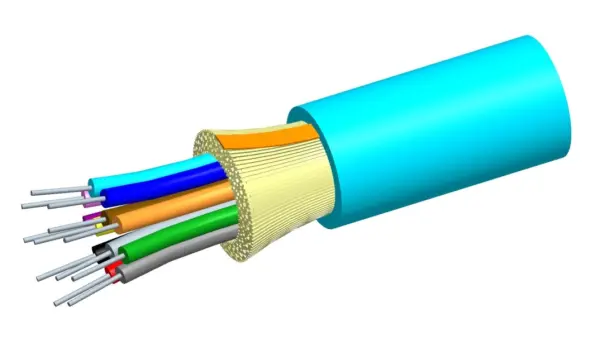

Imagen representativa
| Haga clic en la imagen para ampliar. |
Especificaciones mecánicas
| Radio mínimo de curvatura, cargado | 76 mm | 2.992 pulg |
| Radio mínimo de curvatura, descargado | 51 mm | 2.008 pulg |
| Carga de tracción, a largo plazo, máxima | 200 N | 44,962 lbf |
| Carga de tracción, corta duración, máxima | 667 N | 149,948 libras |
| Compresión | 10 N / mm | 57.101 lb / pulg. |
| Método de prueba de compresión | FOTP-41 | IEC 60794-1 E3 |
| Flexionar | 100 ciclos |
| Método de prueba de flexión | FOTP-104 | IEC 60794-1 E6 |
| Impacto | 5,88 Nm | 52.042 en libras |
| Método de prueba de impacto | FOTP-25 | IEC 60794-1 E4 |
| Cepa | Ver cargas de tracción a largo y corto plazo |
| Método de prueba de deformación | FOTP-33 | IEC 60794-1 E1 |
| Giro | 10 ciclos |
| Método de prueba de torsión | FOTP-85 | IEC 60794-1 E7 |
| Elevación vertical, máxima | 500 m | 1640.42 pies |
Especificaciones ópticas
| Tipo de fibra | OM3, LazrSPEED® 300 | OM3, LazrSPEED® 300 |
Especificaciones ambientales
| Temperatura de instalación | -10 ° C a +60 ° C (+14 ° F a +140 ° F) |
| Temperatura de funcionamiento | De -20 ° C a +70 ° C (de -4 ° F a +158 ° F) |
| Temperatura de almacenamiento | -40 ° C a +70 ° C (-40 ° F a +158 ° F) |
| Estándares de calificación de cables | ANSI / ICEA S-83-596 | Telcordia GR-409 |
| EN50575 CPR Cable EuroClass Rendimiento frente al fuego | Dca |
| EN50575 CPR Cable EuroClass Clasificación de humo | s1a |
| Clasificación de gotitas de clase europea del cable EN50575 CPR | d1 |
| EN50575 CPR Cable EuroClass Clasificación de acidez | a2 |
| Espacio ambiental | Bajo nivel de humo y cero halógenos (LSZH) | Tubo de subida |
| Listado de prueba de llama | NEC OFNR-ST1 (ETL) yc (ETL) |
| Método de prueba de llama | IEC 60332-3 | IEC 60754-2 | IEC 61034-2 | IEEE 383 | UL 1666 | UL 1685 |
Especificaciones de prueba ambiental
| Edad de Calor | -20 ° C a +85 ° C (-4 ° F a +185 ° F) |
| Método de prueba de la edad de calor | IEC 60794-1 F9 |
| Curva alta baja | -10 ° C a +60 ° C (+14 ° F a +140 ° F) |
| Método de prueba de baja curva alta | FOTP-37 | IEC 60794-1 E11 |
| Ciclo de temperatura | De -20 ° C a +70 ° C (de -4 ° F a +158 ° F) |
| Método de prueba de ciclo de temperatura | FOTP-3 | IEC 60794-1 F1 |
Embalaje y pesos
| Peso del cable | 24 kg / km | 16,127 libras / kft |
REF:700009780
