FIBRA OPTICA 12 HILOS 50/125 OM3 10G INT/EXT LSZH REF:700210982

Cable de distribución vertical LazrSPEED® para interiores / exteriores, bajo humo y cero halógenos, unidad única de 12 fibras

Categoría:

Descripción

Clasificación del producto

Disponibilidad regional Asia | Australia / Nueva Zelanda | EMEA | América Latina | Norteamérica
portafolio CommScope®
tipo de producto Cable de fibra interior / exterior

Especificaciones generales

Tipo de cable Distribución
Tipo de construcción Sin blindaje
Tipo de fibra, cantidad 12
Color de la chaqueta Negro
Recuento total de fibra 12

Dimensiones

Diámetro sobre chaqueta 7,2 mm | 0,283 pulg.

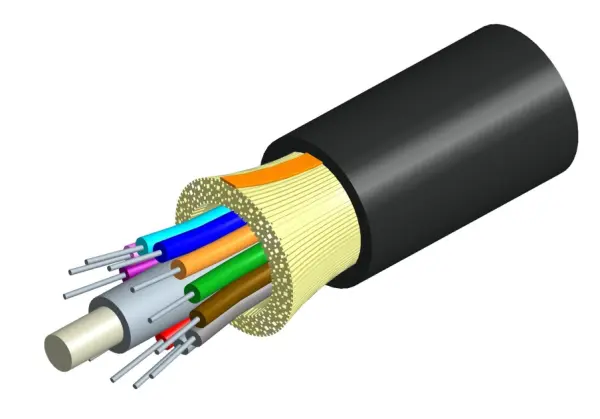

Imagen representativa

Haga clic en la imagen para ampliar.

Especificaciones mecánicas

Radio mínimo de curvatura, cargado 108 mm | 4.252 pulg.
Radio mínimo de curvatura, descargado 72 mm | 2.835 pulg
Carga de tracción, a largo plazo, máxima 400 N | 89,924 libras
Carga de tracción, corta duración, máxima 1335 N | 300.120 libras
Compresión 22 N / mm | 125.623 lb / pulg.
Método de prueba de compresión FOTP-41 | IEC 60794-1 E3
Flexionar 100 ciclos
Método de prueba de flexión FOTP-104 | IEC 60794-1 E6
Impacto 5,88 Nm | 52.042 en libras
Método de prueba de impacto FOTP-25 | IEC 60794-1 E4
Cepa Ver cargas de tracción a largo y corto plazo
Método de prueba de deformación FOTP-33 | IEC 60794-1 E1
Giro 10 ciclos
Método de prueba de torsión FOTP-85 | IEC 60794-1 E7
Elevación vertical, máxima 500 m | 1640.42 pies

Especificaciones ópticas

Tipo de fibra OM3, LazrSPEED® 300 | OM3, LazrSPEED® 300

Especificaciones ambientales

Temperatura de instalación -30 ° C a +60 ° C (-22 ° F a +140 ° F)
Temperatura de funcionamiento -40 ° C a +70 ° C (-40 ° F a +158 ° F)
Temperatura de almacenamiento -40 ° C a +75 ° C (-40 ° F a +167 ° F)
Estándares de calificación de cables ANSI / ICEA S-104-696 | EN 187105 | Telcordia GR-20 (penetración de agua) | Telcordia GR-409
EN50575 CPR Cable EuroClass Rendimiento frente al fuego Dca
EN50575 CPR Cable EuroClass Clasificación de humo s1a
Clasificación de gotitas de clase europea del cable EN50575 CPR d1
EN50575 CPR Cable EuroClass Clasificación de acidez a2
Espacio ambiental Bajo nivel de humo y cero halógenos (LSZH) | Tubo de subida
Listado de prueba de llama NEC OFNR-ST1 (ETL) yc (ETL)
Método de prueba de llama IEC 60332-3 | IEC 60754-2 | IEC 61034-2 | IEEE 383 | UL 1666 | UL 1685
Chaqueta de resistencia a los rayos UV Estabilizado a los rayos UV
Penetración de agua 24 h
Método de prueba de penetración de agua FOTP-82 | IEC 60794-1 F5

Especificaciones de prueba ambiental

Método de prueba de congelación del cable IEC 60794-1 F15
Edad de Calor -40 ° C a +85 ° C (-40 ° F a +185 ° F)
Método de prueba de la edad de calor IEC 60794-1 F9
Curva alta baja -40 ° C a +70 ° C (-40 ° F a +158 ° F)
Método de prueba de baja curva alta FOTP-37 | IEC 60794-1 E11
Ciclo de temperatura -40 ° C a +70 ° C (-40 ° F a +158 ° F)
Método de prueba de ciclo de temperatura FOTP-3 | IEC 60794-1 F1

Embalaje y pesos

Peso del cable 49 kg / km | 32,926 libras / kft



REF:700210982
